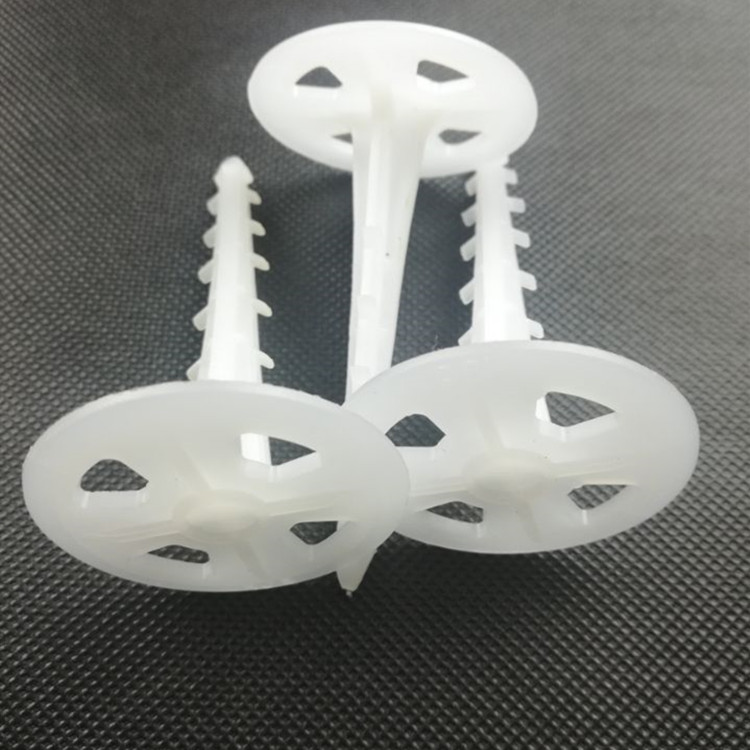

塑料保溫釘所用原材料塑料的種類是怎樣的

塑料保溫釘所用塑料的種類 幾種常見塑料：

一. ABS塑料 (丙烯腈-丁二烯-苯乙烯) 英文名稱:Acrylonitrile Butadiene Styrene

2.成型收縮率:0.4-0.7%  3.成型溫度：200-240℃ 4.干燥條件：80-90℃ 2小時

5.物料性能,1、綜合性能較好,沖擊強度較高,化學穩定性,電性能良好.

2、與372有機玻璃的熔接性良好,制成雙色塑件,且可表面鍍鉻,噴漆處理.

3、有高抗沖、高耐熱、阻燃、增強、透明等級別。

4、流動性比HIPS差一點，比PMMA、PC等好，柔韌性好。 適于制作一般機械零件,減磨耐磨零件,傳動零件和電訊零件.

二.PP塑料 (聚丙烯) 英文名稱:Polypropylene

1.比重:0.9-0.91克/立方厘米  2. 成型收縮率:1.0-2.5%  3. 成型溫度：160-220℃

4.干燥條件：--- 物料性能 密度小,強度剛度,硬度耐熱性均優于低壓聚乙烯,可在100度左右使用.具有良好的電性能和高頻絕緣性不受濕度影響,但低溫時變脆,不耐模易老化. 適于制作一般機械零件,耐腐蝕零件和絕緣零件

三. PS塑料 (聚苯乙烯) 英文名稱:Polystyrene

1.比重:1.05克/立方厘米  2.成型收縮率:0.6-0.8%   3.成型溫度：170-250℃

4.干燥條件：--- 物料性能 電絕緣性(尤其高頻絕緣性)優良,無色透明,透光率僅次于有機玻璃,著色性耐水性,化學穩定性良好,.強度一般,但質脆,易產生應力脆裂,不耐苯.汽油等有機溶劑. 適于制作絕緣透明件.裝飾件及化學儀器.光學儀器等零件

四.PPS塑料 (聚苯硫醚) 英文名稱:Phenylene sulfide

1. 比重:1.36克/立方厘米  2.成型收縮率:0.7%   3.成型溫度：300-330℃

4.干燥條件：--- 物料性能  1、電絕緣性(尤其高頻絕緣性)優良,白色硬而脆，跌落于地上有金屬響聲,透光率僅次于有機玻璃,著色性耐水性,化學穩定性良好 。有優良的阻燃性，為不燃塑料。

2、強度一般，剛性很好,但質脆,易產生應力脆裂,不耐苯.汽油等有機溶劑.長期使用溫度可達260度 ，在400度的空氣或氮氣中保持穩定。通過加玻璃纖維或其它增強材料改性后，可以使沖擊強度大為提高，耐熱性和其它機械性能也有所提高，密度增加到1.6-1.9，成型收縮率較小到0.15-0.25％ 適于制作耐熱件.絕緣件及化學儀器.光學儀器等零件.
