玻璃纖維網格布聚苯板薄抹灰外保溫構造設計存在的不足

玻璃纖維網格布聚苯板薄抹灰外保溫構造設計存在的不足：

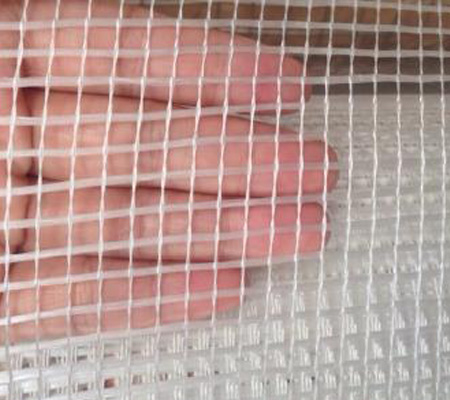

玻璃纖維網格布這類外保溫通常采用粘貼的方式(也有加錨栓輔助錨固的)固定在墻體的外側，然后在保溫板上抹抹面砂漿并將增強網鋪壓在抹面砂漿中。目前，國內做聚苯板薄抹灰外保溫工程的廠家有上千家，除了少部分企業的保溫工程外，相當數量的工程在3個月時即出現了超過4級的裂縫。而經過一年(一 冬一夏)很多板縫處的裂縫超過1mm,該類體系從構造設計上分析有以下原因:

(1)從保溫材料的因素來講，膨脹聚苯板在自然環境中的自身收縮變形時間長達60天，試驗證明在自然環境條件下42天或60°C蒸氣養護條件下5天的自身收縮變形已完成99%以上，因此要求膨脹聚苯板在自然環境條件下42天或60°C蒸氣養護條件下5天后再上墻。但在實際情況中很少有達到以上要求的。一是膨脹聚苯板長時間的養護需要占用大量的場地。二是生產企業由于資金占用、成本控制等因素通常是以銷定產，有了定單后才生產，因此大量工程是膨脹聚苯板自然養護不到一一個星期就已上了墻。結果造成膨脹聚苯板上墻后繼續收縮，而這種收縮應力均集中在板縫處，對粘附在膨脹聚苯板上的防護層產生拉應力而造成面層開裂。另外膨脹聚苯板在晝夜及季節變化發生熱脹冷縮、濕脹干縮時也會在板縫處集中產生變形應力，因此該類體系板縫處裂縫是比較常見的現象。擠塑聚苯板比膨脹聚苯板密度大、強度高，由于自身變形及溫差變形而產生的變形應力也大，與膨脹聚苯板相比更易造成板縫處開裂(參見圖5)。

該體系通常采用純點粘或框點粘.采用純點粘時，該體系存在整體貫通的空腔。即便是筐粘時由于必須留有排氣孔，每塊板的空腔通過排氣孔及板縫仍是貫通的，當建筑物垂直度偏差通過粘結點粘結砂漿厚度來調整時，特別是墻體偏差較大時，空腔的大小是不確定的。由于該體系存在整體貫通的空腔，正負風壓對保溫墻面進行擠或拉，而這些力的釋放點均為板縫處，也易造成板縫處開裂。極端情況下負風壓甚至會將保溫板掀掉(參見圖6)。

玻璃纖維網格布墻體保溫技術總結：

      在西方國家，玻璃纖維網格布低能耗建筑非常普遍，并正在向零能耗住宅(ZEB)努力，發達國家各國政府都在致力于這方面的工作。國內日前也有相關研究，不論是已建的此提倡恒溫恒濕的抑或是某些研究性的低能耗試驗樓，使用的手段均是將目前國際上最先進的技術加以合成，雖然達到了高舒適度低能耗的標準，其價格在中國日前的經濟狀況下均不具備大面積推廣的條件。并且，大量使用國外品牌技術，使國外技術大量占領我國的建筑市場。我們提倡低能耗就應該從我國國情出發，舒適度宜人，采用經濟的具有國內自主知識產權的建筑技術來滿足低能耗建筑的要求。不要再倡導恒溫恒濕的高舒適度概念，人們應該回歸自然，符合自然規律條件，建筑物應該提供給人們適合生活的濕度溫度。使健康綠色的低能耗建筑能夠真正走進我國百姓的生活。

(科研人員經過一年多的研究開發，開發出整套低能耗建筑綜合技術。在現有建筑標準基礎上每建筑平方米增加大約500元左右的造價，其中太陽能增加投資200元，圍護結構保溫隔熱增加100元，節能門窗增加100元，遮陽系統增加100元。按照北京采暖制冷的費用計算，3年即可收回成本，該技術具有非常好的市場潛力。低能耗建筑將會改變人們住宅建造的傳統思維及對住宅品質的評判標準。

對于我國政府或者建筑行業相關管理部門而言，應該引導人們的消費觀念，盡快出臺相關低能耗建風的設計標準，通過行政手段調整能源消費結構，充分發揮建筑科技的優勢，使建筑的能源消耗退出化石能源，開發使用可再生能源。從而，能有盡量多的化石能源支持經濟的增長。
